概述

在中性點非有效接地系統中，一般接有電磁式電壓互感器（以下簡稱PT）。為了測量三相對地電壓和監視對地絕緣，PT的中性點直接接地。由于PT低壓側負載很小，從高壓側對地看入的等效勵磁感抗很大，在某些切換操作或接地故障消失之后，PT的等效勵磁感抗將與系統對地等效電容構成特殊的諧振回路，激發起各種諧波的鐵磁諧振過電壓，引起PT飽和，由于PT熔斷器不能有效熔斷數百至數千毫安的飽和勵磁電流，最終導致PT燒損，PT柜、避雷器爆炸，母線短路、沖擊主變、威脅工作人員人身安全等事故。

工作原理

為了防止電磁式電壓互感器鐵磁諧振的發生，在PT中性點串入阻尼電阻，可以達到消除諧振的目的。理想的阻尼電阻，在正常運行狀態下為0，不改變PT的零序回路，因此不會影響互感器的測量精度，也不會放大中性點不平衡電壓；在諧振發生時，電阻趨于∞，相當于互感器不接地，也就破壞了零序諧振回路。

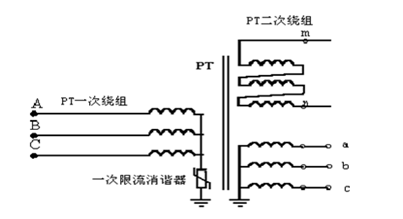

將一次限流消諧器串聯安裝在PT中性點與地之間，正常運行狀態下電阻為千歐左右，而PT一次繞組的阻抗為兆歐級，因此不會對PT的各項性能產生影響，同時也不會明顯改變系統的各項參數。當PT發生諧振時鐵芯飽和，一次繞組激磁電流增加，一次限流消諧器電阻快速增長，能夠較好的發揮出阻尼作用。而且諧振能量越大，一次限流消諧器的消諧時間越短，對設備的絕緣更為有利。

型號命名及參數

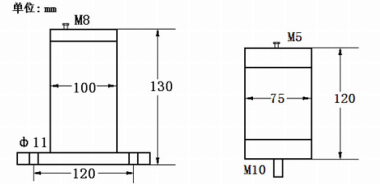

HKCYX一次限流消諧器型號命名如下：

型號命名	最大電壓	最大電流
HKCYX-6	6kV	200mA
HKCYX-10	10kV
HKCYX-35	35kV

特點

 一次限流消諧器結構簡單、體積小巧，安裝方便，運行可靠；

 在正常運行條件下，一次限流消諧器呈現低阻，不改變電壓互感器的運行工況，對互感器的測量精度不會產生影響。發生PT鐵磁諧振時，一次限流消諧器因快速呈現高阻而實現快速消諧；

 能夠?qū)崿F(xiàn)連續快速消諧，諧振過電壓幅值越大，消諧時間越短；

能夠限制電壓互感器一次繞組的激磁電流突增，防止因電壓互感器一次繞組電流增加，熔斷器熔斷后因能量不足不能滅弧引發的母線短路事故。
