HKCWKZ610開關狀態指示儀說明書
開關狀態指示儀
(HKCWKZ610)
用途：
開關狀態指示儀是針對電力開關柜研制開發的一種新型多功能、模LED啟輝電壓（KV）：母線電壓×0.087
概述：
開關狀態指示儀集成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖、溫濕度控制及Rs485通訊功能等多功能于一體，指示功能可分可合，用戶選用時只要提供一次方案圖即可。
技術指標:
顯示器工作電源：AC/DC 220V±10% 50Hz 加熱器電源：AC220V±10% 50Hz
使用環境：溫度 -20～70℃ 相對濕度 ≤95%RH
功耗：≤10W
抗電強度：外殼與端子間大于AC2000V
絕緣性能：外殼與端子間大于100MΩ
模擬指示說明：斷路器狀態指示（無源觸點輸入）合閘時，合閘觸點閉合，紅色模擬條亮；分閘時，分閘觸點閉合，綠色模擬條亮。
斷路器位置指示（無源觸點輸入）：工作位置觸點閉合時，紅色垂直模擬條亮；實驗位置觸點閉合時，綠色水平模擬條亮。
彈簧儲能指示（無源觸點輸入）：觸點閉合，紅色發光二極管點亮，表示已儲能；觸點斷開，發光二極管熄滅，表示未儲能。
接地閘刀位置指示（無源觸點輸入）： 觸點閉合，紅色垂直模擬條亮，表示接地合閘；觸點斷開，綠色模擬條亮，表示接地斷開。
注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。
高壓帶電指示部分:
LED啟輝電壓（KV）：母線電壓×0.087
閉鎖啟控電壓（KV）：母線電壓×0.65
溫濕度控制部分:
傳感器路數：兩路溫度、兩路凝露
邏輯關系：當溫度≤5度或濕度≥93%RH將形成凝露時加熱。
斷線報警：任何一路加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合。
手動加熱開關：可處于自動或手動兩種狀態，通常是在自動狀態，此 時溫濕度控制邏輯同上，當按下手動加熱開關后，則處于手動強制加熱狀態，強制加熱指示燈點亮。
使用方法:
1、按照后面板端子的功能定義接線，接好以后需要校對，再通電。
2、將各開關量輸入端短接一下，觀看對應功能的指示燈發光是否正常或熄滅。
3、在自動加熱除濕狀態下，可以用嘴對傳感器哈氣，模擬凝露產生條件，加熱指示燈應該亮，同時加熱器輸出接點閉合（無源接點,加熱器工作電源為交流220V）。同時在加熱器啟動的條件下，如果加熱器突然有故障產生，那么對應的加熱故障指示燈亮， 相應的故障報警接點閉合輸出。
4、帶電指示器的各輸入端分別接入對應的高壓帶電傳感器，高電壓實驗時，帶電指示燈亮，閉鎖有效；高壓斷開后，帶電指示燈滅，閉鎖解除，并輸出一副常閉接點，相應閉鎖解除指示的綠燈亮。
訂貨時，除了提供儀表型號外，用戶還應提供傳感器引線長度尺寸。
安裝方式及接線:
1、開關狀態指示儀的安裝

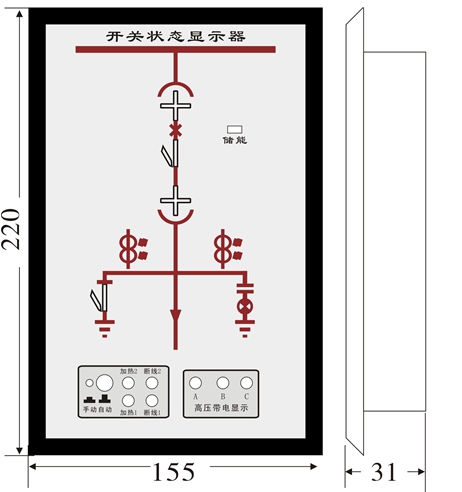

外形尺寸：220 ×155×31
安裝方式：面板式安裝
開孔尺寸：197×132（mm）

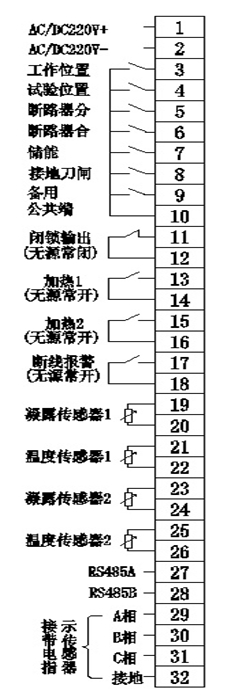

背后端子接線圖（接線圖以最終確認為準
